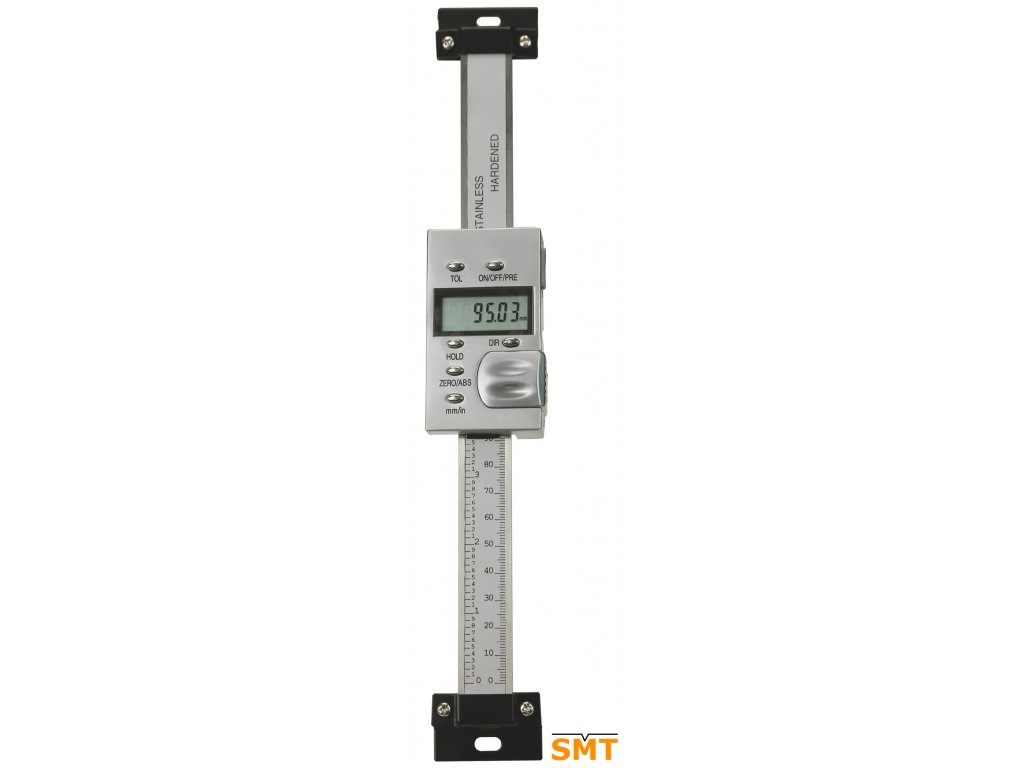

Vestavná posuvná měřítka, rozsahy 100 až 500 mm, vertikální
Popis

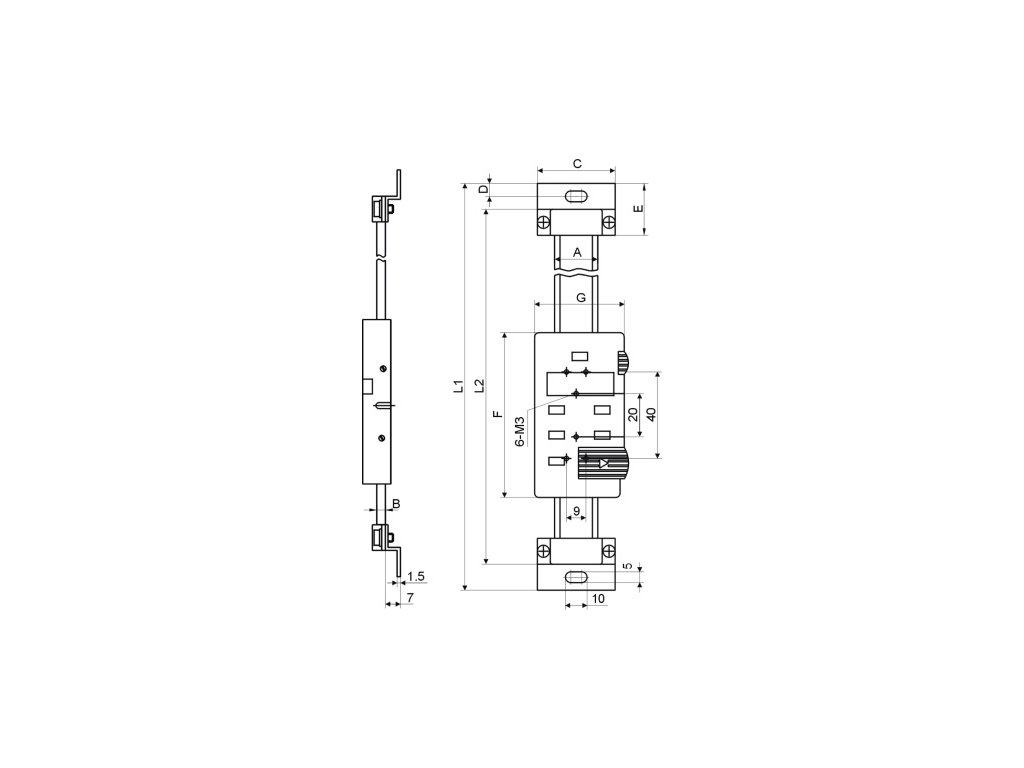

Tabulka rozměrů v mm:
obj.č. | Rozsah | Přesnost | A | B | C | D | E | F | G | L1 | L2 |
B18252 | 100 | 0,02 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 248 | 223 |
B18254 | 150 | 0,03 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 298 | 275 |
B18255 | 200 | 0,03 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 346 | 322 |
B18256 | 300 | 0,03 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 448 | 424 |
B18257 | 400 | 0,04 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 546 | 525 |
B18258 | 500 | 0,05 | 20 | 4 | 40 | 6 | 24 | 80 | 45 | 685 | 655 |
